連接件模型
Connector Model

連接件模型 / Connector Model

40系列鋁型材內置內連接誒配件3d模型

產品描述 / Name

鋁型材內置內連接件又稱為錨式連接件，適用于鋁型材十字連接或直角連接，適用于特殊連接需求的鋁型材框架結構內置連接，設計師可以下載SolidWorks三維模型進行鋁型材框架設計組裝；

022-87920099

可以根據需求進行設計加工，提供上門安裝服務；可以根據特殊需求進行鋁型材開模定制。

* 免費提供工業鋁型材選型手冊 →點擊咨詢

內容來源：http://www.shengyukeji.com 作者：武將發布日期：2019年09月24日 11時05分 閱讀次數：3214 次

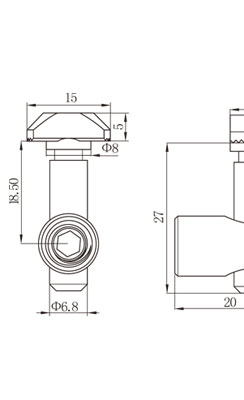

鋁型材內置內連接配件三維模型技術參數

內置內連接件是鋁型材較為常用的直角連接件，屬于內置連接方式，鏈接時需要根據規格對鋁型材進行精加工處理，對于鋁型材加工工藝要求較為嚴格；

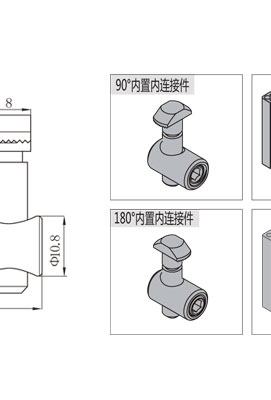

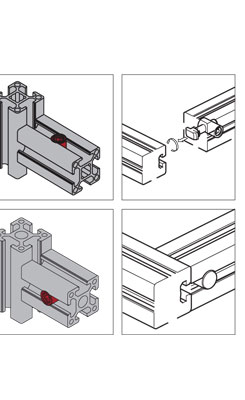

內置連接件用于兩支鋁型材十字連接或直角連接，裝配時需要在鋁型材規定尺寸位置進行安裝工藝孔加工處理，然后講配件置入工藝孔內，同時將T型連接栓放置入另一鋁型材槽內，利用專用頂絲鎖緊即可，內置內連接件分為90度和80度，根據使用需求進行選型；

槽型規格	適用型材規格	材質	訂貨編號
槽8	40系列鋁型材	碳鋼（表面鍍鋅）	CE-BC8-90°
			CE-BC8-180°

3D模型下載 CAD模型下載

* 鋁型材模型為CAD格式，可利用三維軟件導出3D模型，鋁型材配件系列可直接下載三維模型；

上一篇：40系列鋁型材斜角連接件三維模型下一篇：40系列鋁型材內置連接件三維模型
