連接件模型
Connector Model

連接件模型 / Connector Model

45系列鋁型材內置連接件3d（數模）模型

產品描述 / Name

鋁型材內置連接件適用于特殊連接需求的鋁型材框架內部連接，裝配前需要對鋁型材進行嚴格的工藝孔加工處理；可以下載內置連接件SLDWORKS三維數模進行鋁型材框架結構的設計組裝；

022-87920099

可以根據需求進行設計加工，提供上門安裝服務；可以根據特殊需求進行鋁型材開模定制。

* 免費提供工業鋁型材選型手冊 →點擊咨詢

內容來源：http://www.shengyukeji.com 作者：武將發布日期：2020年03月25日 10時10分 閱讀次數：2712 次

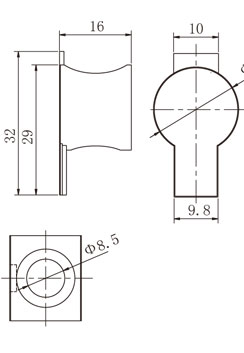

鋁型材內置連接件物理參數

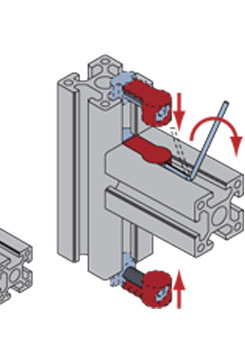

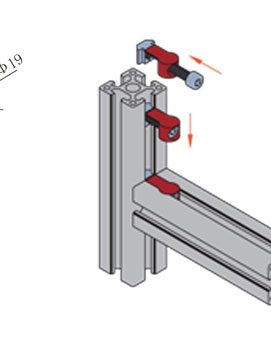

45系列鋁型材內置連接件適用于鋁型材之間十字連接或直角連接，裝配時需要在鋁型材規定尺寸位置進行加工安裝工藝孔，然后將內置連接件放入工藝孔內鎖緊即可；內置連接件使用時需要搭配45系列彈性螺母以及圓柱頭螺栓進行配合使用；

鋁型材內置連接件正如其名所述，屬于內部連接配件，可以將連接配件通過各種加工工藝置入型材槽坑之內，然后利用相應規格緊固螺栓及螺母進行緊固連接；內置連接優勢在于整體效果美觀，適用于一些特殊連接需求框架結構的組裝；

槽型規格	安裝工藝尺寸				材質	訂貨編號
槽型規格	孔徑	孔深	孔距	螺栓長度	材質	訂貨編號
槽10	φ20	17	21	M8×30	鋅合金	CE-BJ20-10-45

3D模型下載 CAD模型下載

* 鋁型材模型為CAD格式，可利用三維軟件導出3D模型，鋁型材配件系列可直接下載三維模型；
